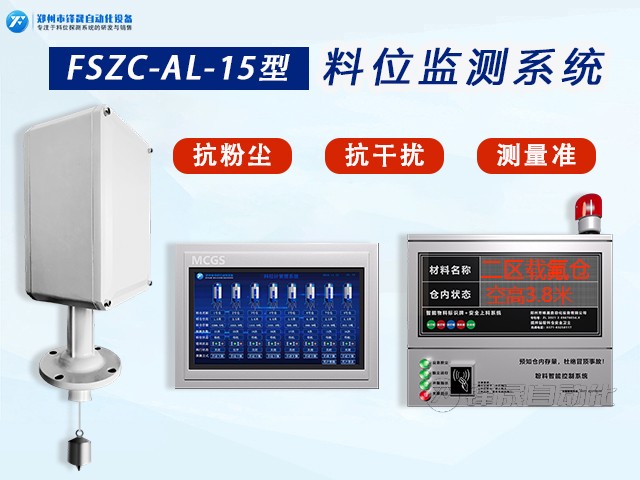

FSZC-AL-15型料位监测系统

       FSZC-AL-15型料位监测系统为适配电解铝生产工况开发的接触式料位检测设备，依托机械位移测量原理实现氧化铝料仓、电解槽上部料箱内物料高度连续检测。系统采集料仓内部物料实时料位数据，输出标准化信号接入厂区控制系统，完成物料存量在线监测，支撑电解铝供料流程稳定运行。
       电解铝车间具备强直流磁场、环境温度偏高、氧化铝粉料细且易扬尘、物料易附着仓壁等工况特征，常规非接触式检测仪表易受电磁、粉尘、物料介电特性影响出现测量偏差。FSZC-AL-15型料位监测系统采用直接接触探测方式，规避上述环境干扰，适配电解铝行业物料存储与输送环节料位检测需求。

二、工作原理
        FSZC-AL-15型料位监测系统基于机械位移测量原理开展料位采集。系统驱动机构带动探测组件垂直向下移动，探测组件接触物料表面后产生受力变化，控制系统识别接触信号，记录探测组件移动行程，将机械位移量换算为料仓空余高度，结合仓体总高度计算实时物料料位。单次测量完成后，探测组件自动回收至初始待机位置，等待下一次探测指令。
       整套测量流程以物理接触作为判定依据，无需依托声波、电磁波等介质完成探测，不受粉尘浓度、氧化铝介电常数、电解槽强磁场环境干扰，位移数据直接参与运算，测量逻辑稳定。

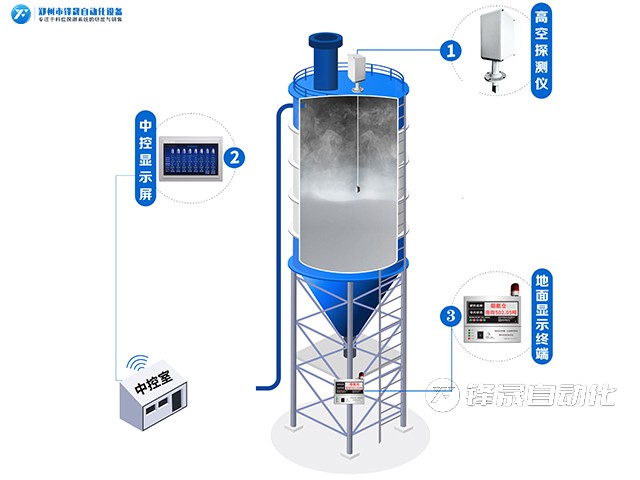

三、系统结构组成

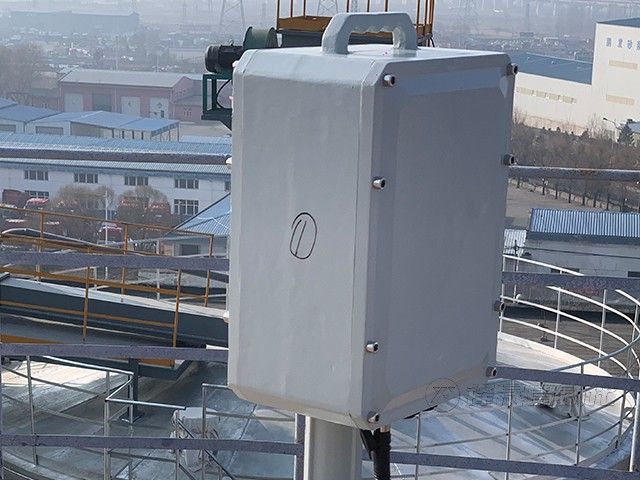

1. 高空料位探测仪：安装于料仓顶部，集成驱动模组、钢丝绳、探测锤、位移采集组件、密封防尘结构，主要负责现场探测动作执行、行程数据采集等核心工作；设备外壳采用高强度防护结构，可阻挡细微氧化铝粉尘侵入设备内部，适配电解铝车间高空、多粉尘、强电磁的恶劣工况，保障探整机稳定运行。
2. 中控系统及显示屏：作为系统核心控制中枢，可实时接收高空料位探测仪传输的位移信号，对采集的原始数据进行运算处理，将机械位移量转换为直观的料位数字信息并实时展示在中控显示屏上。设备同时具备数据存储、探测周期调控、运行状态监测、故障自主识别、参数自定义设置等功能，统筹整套设备的探测流程，保障系统有序、稳定运转。
3. 地面显示终端：安装于料仓上料口附近，主要承担数据同步展示与传输工作，可实时同步中控显示屏上的料仓存量信息，方便现场作业人员就近直观查看料仓、料箱物料存量情况。

四、工况适配特性
1. 抗电磁干扰：核心测量依靠机械位移采集，不依赖高频电子探测信号，可在电解车间直流强磁场环境持续工作，避免信号紊乱、数据漂移问题。
2. 粉尘适应性：设备进出缆线位置设置多级防尘密封结构，降低细微氧化铝粉尘侵入，减缓内部零部件积灰造成的动作卡顿。
3. 物料适应性：针对氧化铝粉末物料特性优化探测组件结构，降低粉料挂料对探测识别造成的影响。
4.运维特性：模块化结构设计，零部件拆装便捷；支持手动触发探测，便于现场检修调试。
五、典型应用场景

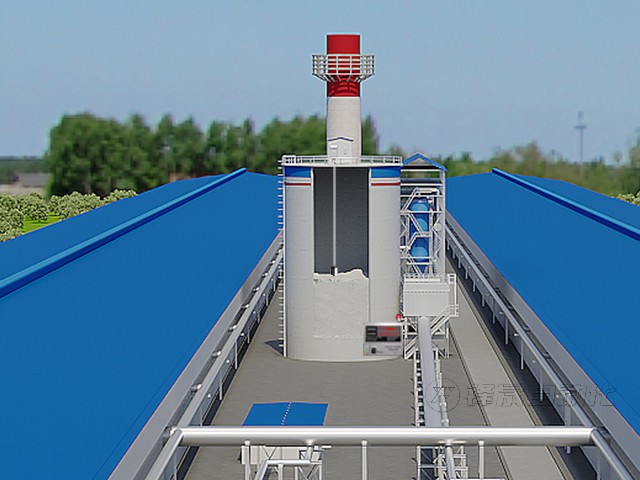

       FSZC-AL-15型料位监测系统主要应用于电解铝厂：氧化铝原料仓、新鲜氧化铝料箱、载氟氧化铝仓、电解槽上部供料料箱。系统采集的料位数据可用于补料调度、料仓空满预警，减少人工巡检频次，保障持续均匀投料，维持电解生产工艺稳定。
